Край на разправиите и бележките

Автоматизация на отчитането и плащането на ток за сдружения

Без събиране на пари на ръка, без търсене на съседи по вилите и без скъпи електромери. Цялото отчитане, загубите и плащането през ePay и EasyPay – напълно автоматизирани.

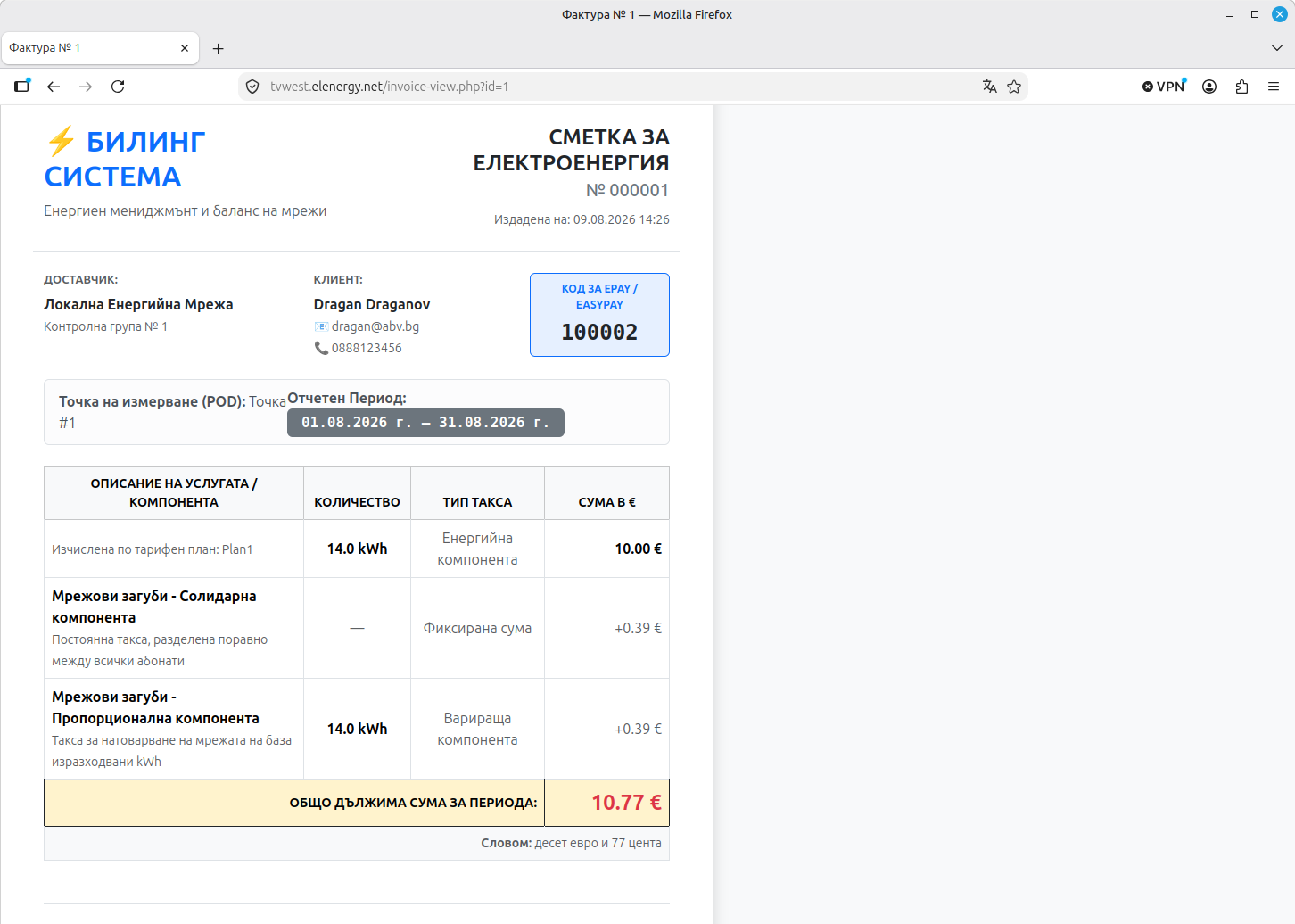

Електронна сметка за ток

Здравейте!

Собственик съм на малка вила в крайградската зона, където обичам да прекарвам голяма част от времето си сред природата.

Един от основните проблеми в тези зони е, че нямаме индивидуални партиди към електроразпределително дружество (ЕРП). Електрозахранването се осъществява чрез общ трафопост, разпределителни шкафове и кабелна мрежа, собственост на сдружението, в което членуваме.

Отчитането на консумираната електроенергия се извършва от самото сдружение – досега по начин, типичен за миналия век. Всичко това ме накара да създам цялостна система за пълна автоматизация на процеса.

Как се правеше досега:
  • Членовете са разделени по райони с отделни табла и отговорници.
  • Отговорниците обикалят по шкафовете, записват показания, смятат и събират пари на ръка.
  • Касиерът отчита общите електромери, събира парите от отговорниците и плаща на ЕРП.
  • Резултатът: Много изгубено време, вечно отсъстващи собственици по време на отчета и грешки в сметките.

Архитектура на решението

Запазваме познатата концепция с главен електромер, контролни електромери по групи и индивидуални електромери за всяка вила, като данните се събират автоматично по радиовълни.

Защо не Wi-Fi?

Макар и масова, технологията изисква скъпи електромери с Wi-Fi, изграждане и заплащане на множество точки за достъп до Интернет, нужда от рутери до всяко табло и постоянна поддръжка на мрежата на открито.

Изборът: LoRa радиовръзка и евтин Modbus

Електромерите с Modbus са стандартни и евтини. Един LoRa радиомодем обслужва всички електромери в шкафа на голямо разстояние без интернет кабели.

Схема на измерване и пренос на данните
Разпределителни шкафове по райони
Шкаф / Район 1 LoRa Модем
Групов Ел. 1 Ел. 2 ... Ел. N
Шкаф / Район 2 LoRa Модем
Групов Ел. 1 Ел. 2 ... Ел. N
Шкаф / Район 3 LoRa Модем
Групов Ел. 1 Ел. 2 ... Ел. N
LoRa Радиовръзка (ефир)
Без кабели и без такси между шкафовете
На обекта
Приемен LoRa Модем + Концентратор

Старо РС/лаптоп с Linux, което чете показанията в реално време.

1 Интернет точка за цялото сдружение
Централен Сървър
Онлайн Билинг & База Данни
  • PostgreSQL база със записи за всяка секунда/минута
  • Софтуерни тарифи и разпределяне на общите загуби
  • Автоматично плащане през ePay.bg и каси на EasyPay
Достъп от телефон и компютър

Възможности на Билинг Системата

Системата е уеб-базирана – достъпна от всеки телефон, таблет или компютър през обикновен браузър.

3 Нива на достъп

Администратор (пълен контрол), групов отговорник (за своя район) и краен клиент (вижда само своята сметка и фактури).

До 4 Софтуерни Тарифи

Тарифите (дневна, нощна и др.) се смятат софтуерно по часовника на сървъра. Не са нужни скъпи часовници в таблата и сверяването им.

Справедливо делене на загубите

Гъвкаво изчисляване на загубите по трасето: пропорционално на енергията, солидарно (поравно) или смесено.

Автоматични Сметки и Имейл

Задава се дата на отчет и фактурите се генерират автоматично. Всеки собственик я вижда в профила си и я получава на имейл.

Плащане през ePay.bg и EasyPay

Задълженията се подават автоматично. Всеки може да плати онлайн или на най-близката каса на EasyPay, както е при ЕРП.

Плавно и етапно въвеждане

Не е нужно да сменяте всички уреди веднага. Докато подмените старите електромери, показанията им се въвеждат ръчно.

Гъвкави точки на измерване

Възможност за прикачване на повече от един електромер към един абонат и лесна подмяна без грешки в сметката.

Контрол на мрежата в реално време

Всеки уред изпраща данни за напрежение, ток и мощност. Така се виждат падовете на напрежението, претоварванията и аномалиите по фазите.

Системата може да се надгражда според нуждите на сдружението – например със счетоводен модул, архив за документи, протоколи и актове от общите събрания.

Екрани от работещата система

Реален изглед от административния панел (кликнете за пълен размер)

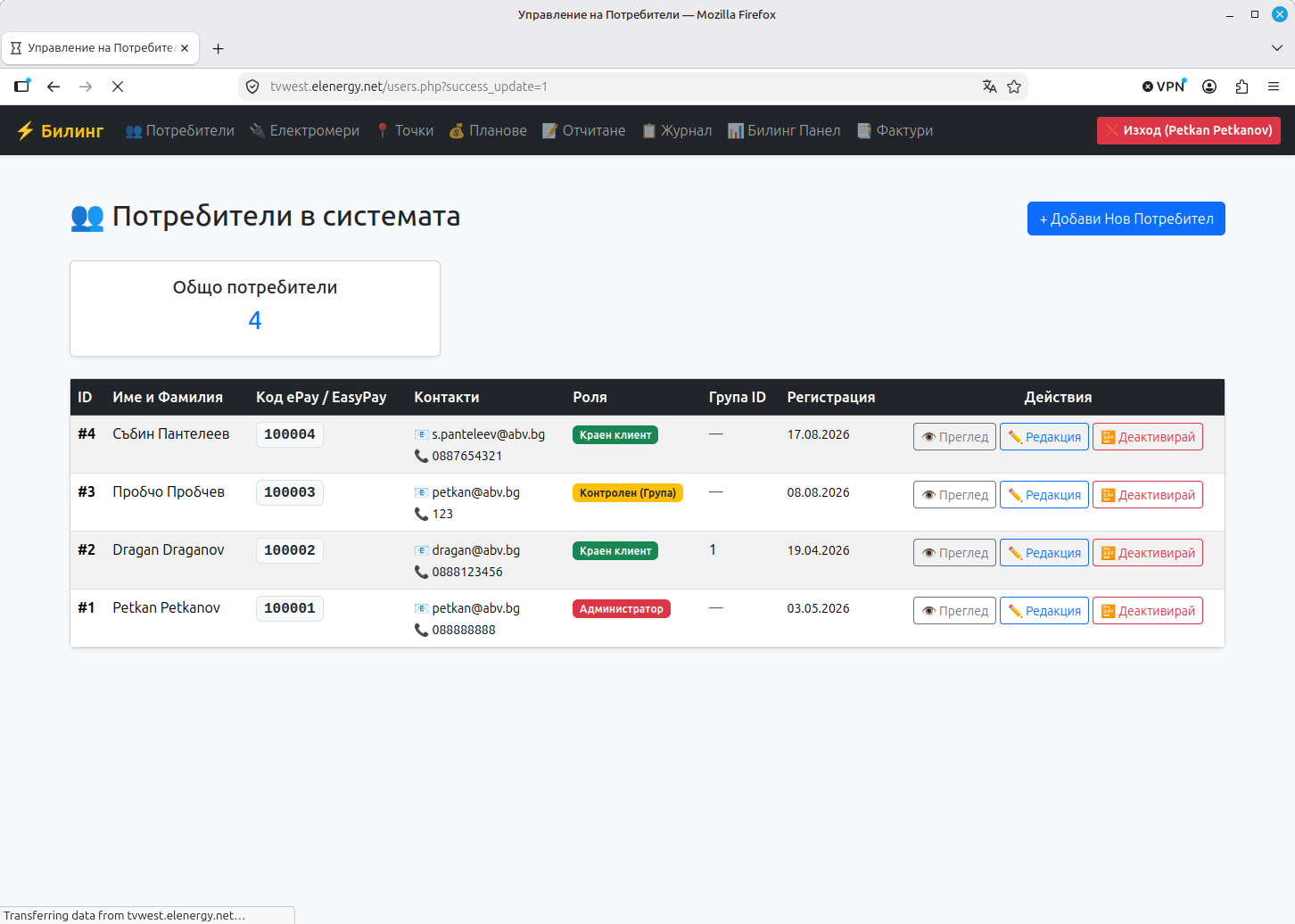

Списък и управление на абонати
Абонати

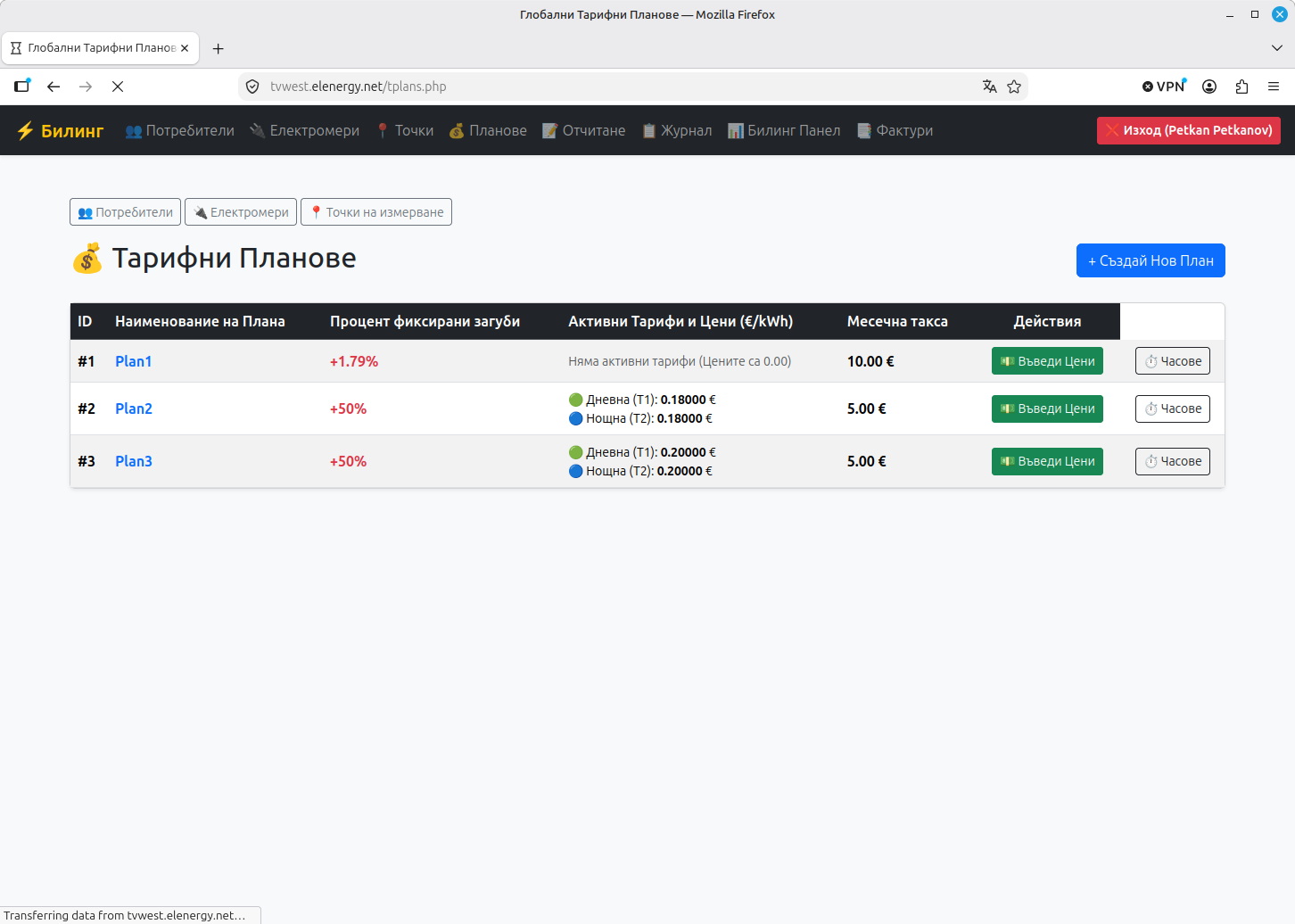

Настройка на тарифни планове
Тарифни планове

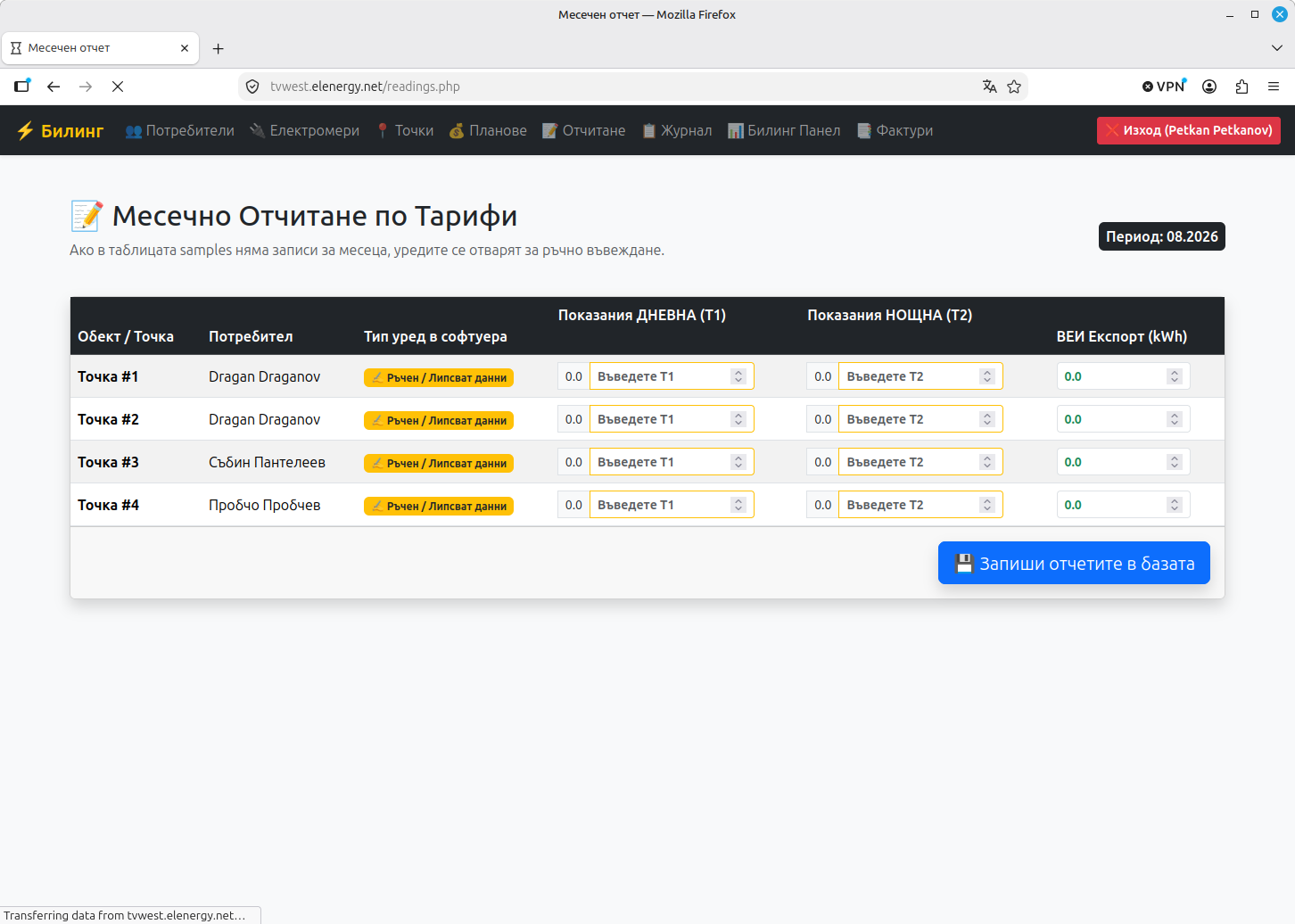

Месечно отчитане на показания
Отчитане
Автоматично издаване на фактури
Фактури
За мен

Казвам се Събин Пантелеев

от гр. Стара Загора съм. Понастоящем работя като Инженер Релейни защити и автоматика“ в „ЕСО“ ЕАД

Завършил съм ТУ – София със специалност „Компютърни системи“. Имам дългогодишен практически опит в създаването на подобни системи за автоматизация – преди години внедрих работещо решение за отчитане на телефонни разговори през VoIP, както и два успешни проекта за разработка и внедряване на уреди за проверка на електромери.

Проявявате интерес или имате идеи?

Ако вашето сдружение има сходен проблем или искате да обсъдим внедряване и нови функционалности, ще се радвам на обратна връзка.
